8 (905) 666-13-60Производитель: Jet
Код товара: 50000790T
| Мощность, Вт | 7500 |
| Напряжение, В | 380 |
| Частота вращения, об/мин | 1600 |
| Максимальный диаметр заготовки, мм | 660 |
| Максимальная длина заготовки, мм | 2030 |
| Габариты, мм | 3500x1150x1450 |
| Вес, кг | 3820 |
| Родина бренда | Швейцария |
| Страна изготовитель | Китай |
| Гарантия | 2 года |

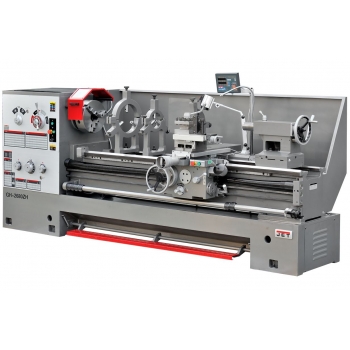

Универсальный токарно-винторезный станок JET GH-2680 ZH DRO 50000790T — универсальный токарно-винторезный станок уровня промышленного предприятия. Он позволяет обрабатывать заготовки диаметром до 660 мм над станиной, до 870 мм со съемным мостиком gap и до 420 мм над суппортом. Расстояние между центрами в данной модели составляет 1525 мм. Станок поставляется в богатой комплектации, в нее входят система подачи СОЖ, УЦИ, два люнета (один подвижный, второй неподвижны, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся центр, не вращающийся центр, опоры для выставки станка, набор инструмента для обслуживания и лампа освещения. Станок оснащается асинхронным двигателем мощностью 7,5 кВт, предустановлено 12 скоростей вращения шпинделя.
Предусмотрена низкая скорость 36 об/мин для нарезания резьбы плашкой. Коробка подач имеет 65 продольных и поперечных автоматических режимов, что позволяет нарезать все известные типы резьб с высокой точностью и качеством: частота биений на шпинделе не превышает 9 микрон, а цена деления нониуса – 0,02 мм. На GH-2660 ZH DRO предусмотрены: толчковый режим пуска двигателя для облегчения переключения режимов скоростей, быстрое перемещение суппорта, педаль тормоза и экстренного отключения. Шестерни станка тщательно закаливаются и работают в масляной ванне. Это позволяет повысить ресурс изделия, снизить шум и решить проблему охлаждения. Как и все станки JET данного класса GH-2660 ZH DRO устанавливается на массивную станину из качественного чугуна, что позволяет снизить вибрации и эффективно отводить тепло при работе.
Преимущества токарного станка JET GH-2680 ZH DRO 50000790T
Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Увеличенный диаметр проходного отверстия
Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
Передняя бабка с фрикционной муфтой
Технические характеристики токарного станка JET GH-2680 ZH DRO 50000790T
Напряжение, В: 400
Диаметр обточки над станиной, мм: 660
Диаметр обточки над съемным мостиком, gap, мм: 870
Длина съёмного мостика, мм: 240
Диаметр обточки над поперечным суппортом, мм: 420
Расстояние между центрами, мм: 2030
Частота вращения шпинделя, об/мин: 36 - 1600
Количество скоростей шпинделя, шт: 12
Конус шпинделя: ø113 мм 1:20
Присоединение шпинделя: D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм: 105
Диапазон продольной подачи, мм/об: 0,063 - 2,25
Количество продольных подач, шт: 65
Диапазон поперечной подачи, мм/об: 0,027 - 1,07
Количество поперечных подач, шт: 65
Диапазон метрической резьбы, мм: 1 - 14
Количество метрических резьб, шт: 22
Дюймовая резьба, TPI: 2 - 28
Количество дюймовых резьб, шт: 26
Модульная резьба, MP: 0,5 - 7
Количество модульных резьб, шт: 18
Диапазон питчевой резьба, DP: 4 - 56
Количество питчевых резьб, шт: 24
Шаг ходового винта, мм: 12
Макс. размер резца, мм: 32 x 32
Ход поперечного суппорта, мм: 310
Ход верхнего суппорта, мм: 145
Ускоренное перемещение продольного суппорта, м/мин: 4,5
Ускоренное перемещение поперечного суппорта, м/мин: 2
Пиноль задней бабки: МК-5
Ход пиноли задней бабки, мм: 150
Диаметр пиноли, мм: 75
Диапазон неподвижного люнета, мм: 20 - 125, 100 - 240
Диапазон подвижного люнета, мм: 20 - 100
Расстояние между направляющими, мм: 405
Мощность двигателя, кВт: 7,5
Мощность насоса СОЖ, кВт: 0,09
Объем бака СОЖ, л: 15
Длина, мм: 3500
Ширина, мм: 1150
Высота, мм: 1450
Масса, кг: 3820
Комплектация
3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø400 мм
Планшайба Ø630 мм, планшайба Ø250 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Упорный центр МК-5
Переходная втулка Ø113/МК-5
Подвижный люнет
2 неподвижных люнета
Ускоренное перемещение продольного суппорта
Ускоренное перемещение поперечного суппорта
Защита резцедержателя
Защита ходового винта
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Задняя защитная стенка
Поддон для сбора стружки
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Ящик с инструментом
Руководство по эксплуатации
Комплект виброопор
Информация об упаковке
Длина в упаковке, см: 363
Ширина в упаковке, см: 128
Высота в упаковке, см: 215
Масса в упаковке, кг: 4015
Производитель
Швейцария — родина бренда
Китай — страна производства
