8 (905) 666-13-60Производитель: Jet
Код товара: 50000795T
| Мощность, Вт | 7500 |
| Напряжение, В | 380 |
| Частота вращения, об/мин | 1600 |
| Максимальный диаметр заготовки, мм | 660 |
| Максимальная длина заготовки, мм | 3050 |
| Габариты, мм | 4500x1150x1450 |
| Вес, кг | 4212 |
| Родина бренда | Швейцария |
| Страна изготовитель | Китай |
| Гарантия | 2 года |

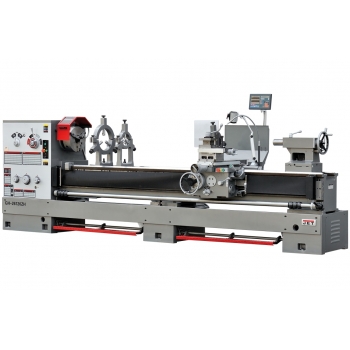

Универсальный токарно-винторезный станок JET GH-26120 ZH DRO 50000795T — самый массивный токарно-винторезный станок в линейке GH-26 производства компании JET. В этой модели расстояние между центрами составляет 3050 мм, что позволяет обтачивать длинномерные заготовки с высокой скоростью и качеством. Диаметр обработки над станиной составляет 660 мм, при снятом мостике gap – 880 мм. Как и положено оборудованию топ-класса, GH-26120 ZH DRO поставляется в богатой комплектации: система подачи СОЖ, УЦИ, два люнета, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания, лампа освещения – все это покупатель получает «из коробки».
Станок оборудован мощным асинхронным двигателем на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, включая режим 36 об/мин для нарезания резьбы плашкой. Биение на шпинделе у данной модели не превышает 9 микрон, цена деления нониуса – 0,02 мм. Коробка подач имеет 65 предустановленных режимов работы в продольной и поперечной плоскости, что позволяет нарезать все основные типы резьб. Для облегчения смены режимов предусмотрен толчковый режим пуска двигателя. Для удобства работы оператора GH-26120ZH DRO оборудуется устройством быстрого перемещения суппорта, а также педалью тормоза и экстренного отключения. Массивная станина станка отливается из высококачественного чугуна и служит эффективным гасителем вибраций, а также помогает отводить тепло от шпинделя и и инструмента. Направляющие станины проходят закалку токами высокой частоты, затем шлифуются.
Преимущества токарного станка JET GH-26120 ZH DRO 50000795T
Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Увеличенный диаметр проходного отверстия
Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
Передняя бабка с фрикционной муфтой
Технические характеристики токарного станка JET GH-26120 ZH DRO 50000795T
Напряжение, В: 400
Диаметр обточки над станиной, мм: 660
Диаметр обточки над съемным мостиком, gap, мм: 870
Длина съёмного мостика, мм: 240
Диаметр обточки над поперечным суппортом, мм: 420
Расстояние между центрами, мм: 3050
Частота вращения шпинделя, об/мин: 36 - 1600
Количество скоростей шпинделя, шт: 12
Конус шпинделя: ø113 мм 1:20
Присоединение шпинделя: D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм: 105
Диапазон продольной подачи, мм/об: 0,063 - 2,25
Количество продольных подач, шт: 65
Диапазон поперечной подачи, мм/об: 0,027 - 1,07
Количество поперечных подач, шт: 65
Диапазон метрической резьбы, мм: 1 - 14
Количество метрических резьб, шт: 22
Дюймовая резьба, TPI: 2 - 28
Количество дюймовых резьб, шт: 26
Модульная резьба, MP: 0,5 - 7
Количество модульных резьб, шт: 18
Диапазон питчевой резьба, DP: 4 - 56
Количество питчевых резьб, шт: 24
Шаг ходового винта, мм: 12
Макс. размер резца, мм: 32 x 32
Ход поперечного суппорта, мм: 310
Ход верхнего суппорта, мм: 145
Ускоренное перемещение продольного суппорта, м/мин: 4,5
Ускоренное перемещение поперечного суппорта, м/мин: 2
Пиноль задней бабки: МК-5
Ход пиноли задней бабки, мм: 150
Диаметр пиноли, мм: 75
Диапазон неподвижного люнета, мм: 20 - 125, 100 - 240
Диапазон подвижного люнета, мм: 20 - 100
Расстояние между направляющими, мм: 405
Мощность двигателя, кВт: 7,5
Мощность насоса СОЖ, кВт: 0,09
Объем бака СОЖ, л: 15
Длина, мм: 4500
Ширина, мм: 1150
Высота, мм: 1450
Масса, кг: 4212
Комплектация
3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø400 мм
Планшайба Ø630 мм, планшайба Ø250 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Упорный центр МК-5
Переходная втулка Ø113/МК-5
Подвижный люнет
2 неподвижных люнета
Ускоренное перемещение поперечного суппорта
Защита резцедержателя
Защита ходового винта
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Задняя защитная стенка
Поддон для сбора стружки
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Ящик с инструментом
Руководство по эксплуатации
Комплект виброопор
Информация об упаковке
Длина в упаковке, см: 463
Ширина в упаковке, см: 128
Высота в упаковке, см: 215
Масса в упаковке, кг: 4250
Производитель
Швейцария — родина бренда
Китай — страна производства
