Код товара: 50000830T
| Мощность, Вт | 7500 |
| Напряжение, В | 380 |
| Частота вращения, об/мин | 1600 |
| Максимальный диаметр заготовки, мм | 500 |
| Максимальная длина заготовки, мм | 1050 |
| Габариты, мм | 2480x1280x1410 |
| Вес, кг | 2750 |
| Родина бренда | Швейцария |
| Страна изготовитель | Китай |
| Гарантия | 2 года |

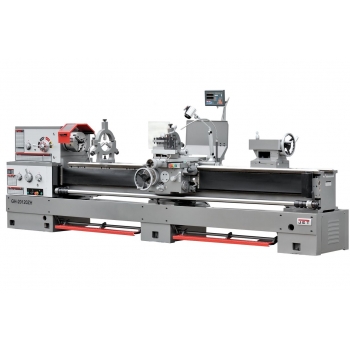

Универсальный токарно-винторезный станок JET GH-2040 ZH DRO 50000830T — производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.
Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.
Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.
Преимущества токарного станка JET GH-2040 ZH DRO 50000830T
Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
Передняя бабка с фрикционной муфтой
Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
Коробка подач позволяет нарезать резьбу без замены шестерен
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Механизм привода шпинделя постоянно работает в масляной ванне
Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
Полноценный современный аналог 16К20, 16К25 и 16Д20
Гарантия 2 года
Технические характеристики токарного станка JET GH-2040 ZH DRO 50000830T
Напряжение, В: 400
Диаметр обточки над станиной, мм: 500
Диаметр обточки над съемным мостиком, gap, мм: 720
Длина съёмного мостика, мм: 240
Диаметр обточки над поперечным суппортом, мм: 310
Расстояние между центрами, мм: 1015
Частота вращения шпинделя, об/мин: 9 - 1600
Количество скоростей шпинделя, шт: 24
Конус шпинделя: МK-7
Присоединение шпинделя: D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм: 80
Диапазон продольной подачи, мм/об: 0,063 - 6,43
Количество продольных подач, шт: 80
Диапазон поперечной подачи, мм/об: 0,027 - 2,73
Количество поперечных подач, шт: 80
Диапазон метрической резьбы, мм: 1 - 224
Количество метрических резьб, шт: 46
Дюймовая резьба, TPI: 1/8 - 28
Количество дюймовых резьб, шт: 48
Модульная резьба, MP: 0,5 - 112
Количество модульных резьб, шт: 42
Диапазон питчевой резьба, DP: 56 - 1/4
Количество питчевых резьб, шт: 45
Шаг ходового винта, мм: 12
Макс. размер резца, мм: 32 x 32
Ход поперечного суппорта, мм: 310
Ход верхнего суппорта, мм: 145
Ускоренное перемещение продольного суппорта, м/мин: 4,5
Ускоренное перемещение поперечного суппорта, м/мин: 2
Пиноль задней бабки: МК-5
Ход пиноли задней бабки, мм: 150
Диаметр пиноли, мм: 75
Диапазон неподвижного люнета, мм: 50 - 210
Диапазон подвижного люнета, мм: 20 - 110
Расстояние между направляющими, мм: 405
Мощность двигателя, кВт: 7,5
Мощность насоса СОЖ, кВт: 0,09
Объем бака СОЖ, л: 15
Длина, мм: 2480
Ширина, мм: 1280
Высота, мм: 1410
Масса, кг: 2750
Комплектация
3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø320 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Невращающийся упорный центр МК-5
Переходная втулка МК-7 / МК-5
Подвижный и неподвижный люнеты
Ускоренное перемещение продольного суппорта
Ускоренное перемещение поперечного суппорта
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Защита резцедержателя
Защита ходового винта
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Ящик с инструментом
Руководство по эксплуатации
Комплект виброопор
Информация об упаковке
Длина в упаковке, см: 260
Ширина в упаковке, см: 145
Высота в упаковке, см: 198
Масса в упаковке, кг: 3200
